一、產品簡介：
ZQ-600Z全自動智能金相切割機，采用渦輪蝸桿機構和自動平臺控制系統，及貫通式切割室空間。主要針對長工件、異形件、不規格件而研發的立地一體式三軸（X/Y/Z）全自動智能金相切割機，具備金相試樣切割、開槽、取薄平片、切段等多種精密切割功能。尤其適合汽車零部件、鑄造類、特殊切割要求等的精密定位切割取樣。獨特的多種組合切割模式設計，可實現垂直切割、分層切割、水平切割、往復切割4種切割模式.
二、技術特點：
1、立地一體式切割機；
2、手自一體智能切割機；
3、三軸聯動（X/Y/Z）三軸自動；
4、多種自動切割模式（垂直切割、分層切割、水平切割、聯動切割）；
5、超大切割室（透明切割觀察窗口）；
6、貫通式超大空間。

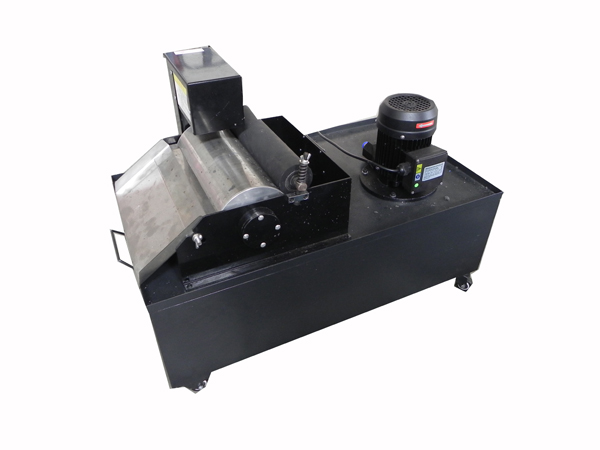

6、磁性分離系統（有效分離切割金屬雜質）；
三、技術參數：
| 型號 | ZQ-600Z | | 主機結構 | 立地一體式，全封閉切割 | | 切割范圍 | 能夠?qū)ΤＲ?guī)金屬、超硬金屬、高韌性金屬等金屬類，陶瓷類、晶體類、巖石類、多種材料的復合工件進行切斷、切片、開槽等的精密切割取樣。 | | 切割室結構 | 左右通透式超大切割室，可滿足超長工件的整體放置切割（如長度2米以上的工件在居中位置切割） | | 切割臺面材質 | 不銹鋼臺面，防銹性能好，耐磨性強，美觀大方 | | 主軸轉速 | 100-3000r/min（無極調速，適合多種線速比的切割片安裝使用） | | 平臺X移動 | 自動/手動100mm（兩種模式） | | X軸速度 | 0-100mm（無極調速） | | Z軸行程 | 250mm | | Z軸速度 | 0-200mm | | 平臺Y行程 | 自動450mm | | 平臺Y速度 | 0-300m（無極調速） | | 控制系統 | 8寸彩色觸摸屏、PLC控制系統 | | 最大切割尺寸 | 直徑170mm | | 圓盤類切割尺寸 | ??500×160mm | | 切割方式 | 垂直切割、分層切割、水平切割、聯動切割 | | 送給方式 | 進退比任意設定 | | 有效進刀距離 | 250+400mm | | 完成量追蹤 | 液晶數顯（時時顯示） | | 切割臺尺寸 | 850×450mm | | 切割片規格 | （350-500）×（2-5）×32mm | | 加持臺規格 | 分體式雙層可移動平臺 | | 切割速度 | 1-200mm/分鐘 | | 在線調速 | 任意調整 | | 進刀距離 | 任意設定（0-350mm） | | 復位方式 | 自動復位 | | 冷卻系統 | 自動（水冷4通道） | | 水箱容量 | 250L | | 電機功率 | 7.5KW（西門子電機） | | 電源 | 380V | | 重量 | 2000KG |
| 標準配置： | | 主機 | 一臺 | 冷卻系統 | 一套 （磁性分離） | Y向移動平臺 | 一套（主機上） | X/Y雙向定位平臺 | 一套（主機上） | 推進夾具 | 兩付 | 隨機工具 | 一套 | 精切片 | 兩塊 | 技術文件 | 說明書一份、合格證一份、保修卡一份 | 選配： | 圓盤夾具、齒條夾具、萬能夾具、縱剖夾具 |
|
