MC005-YR3015A/3020A/3025A數字式反像投影儀，光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%;儀器配有專用微型打印機和腳踏開關,數據輸出和采樣十分方便。儀器調焦由投影儀筒升降實現,行程大、穩定性好；工作臺不升降，穩定性好，測量范圍大，精度高
一、主要特點：
高精度:3+L/75
大行程:250*150*100（調焦）
大載荷:50KG荷重精度指標不變
投影筒:升降調焦
自動尋邊器:自動瞄準采樣
二、技術參數：
1．投影屏：
投影旋轉范圍：0~360º；
投影屏尺寸：Ø312，使用范圍 > Ø300 （刻有米字線）。
旋轉角度數顯解析度：1’或0.01º
2．工作臺：
|
儀器型號 |
YR3015A |
YR3020A |
YR3025A |
|
金屬臺面尺寸 |
354X228 |
404X228 |
450X280 |
|
玻璃臺面尺寸 |
210X160 |
260X160 |
306X196 |
|
X座標行程 |
150 |
200 |
250 |
|
Y座標行程 |
100 |
100 |
150 |
|
調焦行程 |
100 |
100 |
100 |
|
測量精度(μm) |
3+L/75 |
3+L/70 |
3+L/75 |
|
數顯解析度 |
0.5μm |
0.5μm |
0.5μm |
3．物鏡：
|
放大倍數 |
10X(標) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視 |
Ø30 |
Ø15 |
Ø6 |
Ø3 |
|
物方工作 |
77.7 |
44.3 |
38.4 |
25.3 |
4．處理系統：DC-3000D多功能數顯表 全中文顯示 可做多點采樣坐標旋轉 點、線、圓、距離、角度檢測
5．儀器照明：透射與反射照明光源均為24V，150W鹵素?zé)?SPAN lang=EN-US>
6．儀器電源：110V/220V(AC)，50/60Hz，總功率400W
7．冷卻方式：強制風冷(3軸流風扇)
8．外形尺寸及重量：
|
型號 |
YR3015A |
YR3020A |
YR3025A |
|
尺寸 |
780×780×1000mm |
780×780×1000mm |
810×780×1120mm |
|
重量 |
160kg |
160kg |
180kg |

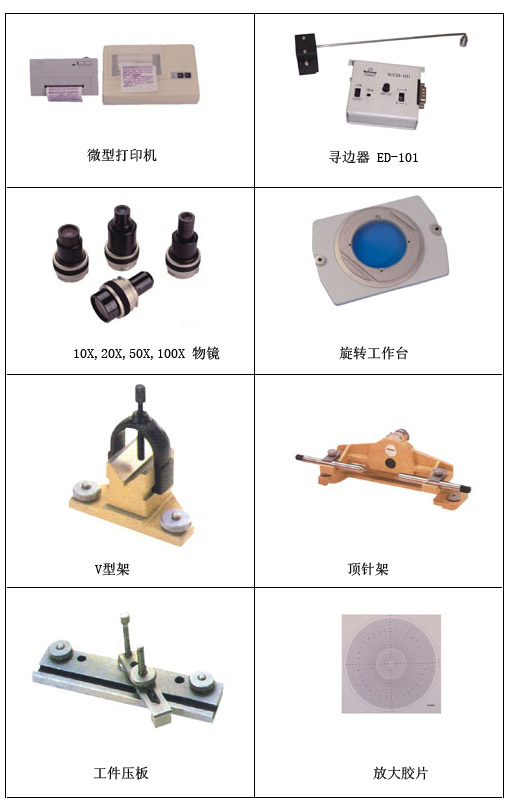

9．選購件：微型打印機/光學尋邊器等
|
