MC005- YR3015CZ/ YR3020CZ/ YR3025CZ數字式正像測量投影儀整機品質優良，性能穩定。儀器配有腳踏開關和多功能數據處理表DC-3000，數據輸出和采樣十分方便，使測量更快捷效率更高。CPJ-3000C儀器配有物鏡旋轉盤，可同時配備三個物鏡，在不同放大倍率工作時，只須旋轉轉盤即可，不需要在單獨更換物鏡，操作更加方便簡單；儀器調焦由投影儀筒升降實現，行程大，穩定性好；工作臺不升降，增強了穩定性，測量范圍大，精度高。
技術參數：
1．投影屏：
投影旋轉范圍：0~360º；
投影屏尺寸：Ø312，使用范圍 > Ø300 （刻有米字線）。
旋轉角度數顯解析度：1’或0.01º
2．工作臺：
|
儀器型號 |
YR3015CZ |
YR3020CZ |
YR3025CZ |
|
金屬臺面尺寸 |
354×228 |
404×228 |
450×280 |
|
玻璃臺面尺寸 |
210×160 |
260×160 |
250×150 |
|
X座標行程 |
150 |
200 |
250 |
|
Y座標行程 |
100 |
100 |
150 |
|
調焦行程 |
100 |
100 |
100 |
|
測量精度(μm) |
3+L/75 |
3+L/75 |
3+L/75 |
|
數顯解析度 |
0.5μm |
0.5μm |
0.5μm |
3．物鏡：
|
放大倍數 |
5X(選) |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視 |
Ø60 |
Ø30 |
Ø15 |
Ø6 |
Ø3 |
|
物方工作 |
53 |
77.7 |
44.3 |
38.4 |
25.3 |
|
測量高度 |
90 |
90 |
90 |
90 |
90 |
4．處理系統：DC-3000D多功能數顯表 全中文顯示 可做多點采樣坐標旋轉 點、線、圓、距離、角度、RS-3-232數劇輸出
5．儀器照明：透射與反射照明光源均為24V，150W鹵素?zé)?SPAN lang=EN-US>
6．儀器電源：110V/220V(AC)，50/60Hz，總功率400W
7．冷卻方式：強制風冷(3軸流風扇)
8．外形尺寸及重量：
|
型號 |
YR3015CZ |
YR3020CZ |
YR3025CZ |
|
尺寸 |
780×810×1120mm |
780×810×1120mm |
780×810×1120mm |
|
重量 |
170kg |
175kg |
180kg |

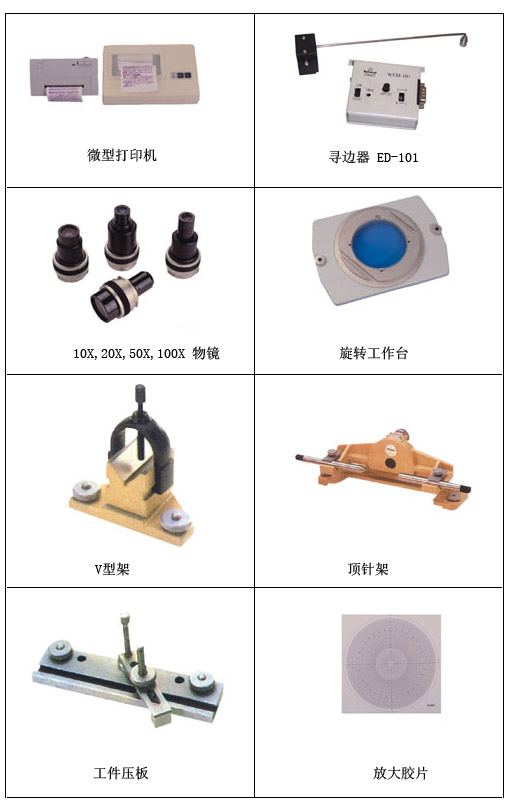

9．選購件：微型打印機/光學尋邊器/M2D軟件等
|
